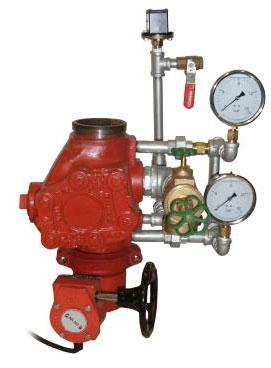

Вузол керування DDX DN100 клапан водоповітряний контрольно-сигнальний з обвязкой та прискорювачем FM/UL

Вузли управління в зборі "сухий" DDX VIKING DN100 Rapidrop (Великобританія)

КЛАПАН СПРИНКЛЕРНИЙ “СУХИЙ” ВОДОПОВІТРЯНИЙ

Комплект обв’язки, що використовується з сухотрубним клапаном DDX-LPong>, включає пристрій скидання LP Dry Valve Actuator. Цей механізм дозволяє значно знизити необхідний тиск повітря або азоту в порівнянні з тиском водопостачання (див. таблицю).

Основні переваги зниженого тиску повітря:

1. У холодильних приміщеннях зменшений тиск знижує ризик утворення крижаних пробок, що можуть блокувати подачу води до спринклерів у разі пожежі.
2. Менший об’єм повітря дозволяє використовувати осушувальне обладнання меншої потужності та вартості.
3. Зниження тиску повітря або азоту пришвидшує подачу води під час активації системи, а в деяких випадках виключає потребу в акселераторі.
4. Економне використання азоту навіть у великих системах, оскільки низький тиск дозволяє досягти точки роси нижчої, ніж у повітря. Це запобігає утворенню льоду в трубах та спрощує монтаж і обслуговування.
5. Простота технічного обслуговування: система не потребує підготовчої води, а клапан можна перезапустити без розбирання, просто натиснувши й повернувши зовнішню кнопку скидання (див. рис. 1). Це значно скорочує час відновлення системи.

• Порти для підключення камери штока (вхідний і вихідний);
• Головний злив 1 1/4” (30 мм);
• Сигналізатори тривоги;
• Лінії подачі повітря та води;
• Манометри.

Доступні варіанти постачання:

• Окремі комплектуючі;
• Сегментовані набори, що прискорюють монтаж;
• Повністю зібрані комплекти з клапаном DDX-LP (із запірним клапаном або без нього).

Усі комплекти обв’язки можуть бути оснащені опціональним акселератором (trim kit), який прискорює спрацьовування LDX Dry Valve Actuator та зменшує затримку подачі води.

• Автоматичні клапани управління водою розміром 2”, 2 1/2”, 3”, 4”, 6” та 8” дюймів (50, 65, 80, 100, 150 та 200 мм NPS);
• Робочий тиск: до 250 psi (1724 kPa);
• Тип підключення: грувлочний вхід та вихід;
• Монтаж: вертикальний.

Основні компоненти системи:

• Аварійні станції Model B / ручні станції виклику;
• Головний дренажний клапан:
  • Для моделей 2”, 2 1/2” і 3” дюйма – клапан 1 1/4” NPS;
  • Для інших розмірів – клапан 2” NPS.

Опціональні компоненти:

• Акселератор Model B1;
• Датчик низького тиску повітря System Sensor EPS40-2;
• Пристрій підтримки тиску Model A-2;
• Механічний спринклерний сигналізатор Model C;
• Запірний клапан OS&Y або дисковий (butterfly);
• Датчик контролю запірного клапана (tamper switch);
• Датчик тиску потоку води System Sensor EPS10-2;
• Регулятор подачі азоту
